При проектировании паровозов конструкторы рассчитывают детали котла так, чтобы они были прочны и могли служить длительный срок, не разрушаясь при определённом давлении пара в котле. Повышение давления сверх расчётного может привести к расстройству соединений котла и даже к взрыву. Вот почему для безопасной работы паровоза надо всегда знать величину давления пара в котле. Прибор, который указывает это давление, называется манометром (фиг. 73 и 74). Правильность и чувствительность показаний этого важнейшего прибора во многом предопределяет действия паровозной бригады по управлению паровозом. Механизм манометра заключён в металлический корпус, закрытый циферблатом. Каждое, даже самое незначительное изменение давления пара в котле, немедленно передаётся указательной стрелке на циферблате манометра, установленного на лобовом листе кожуха топки (см. фиг. 66). Основной частью манометра является упругая, овального сечения полая трубка, изогнутая в виде буквы С (см. фиг. 73). Один конец трубки запаяй, другой сообщается с паровым пространством котла, в котором требуется измерить давление. Такая трубка, наполненная паром (или конденсатом), представляет собой нечто вроде пружины: при повышении давления в котле она стремится выпрямиться, а при понижении— вернуться в первоначальное положение. Эта деформация трубки-пружины передаётся указательной стрелке, соединённой при помощи несложной системы рычагов, зубчатого сектора и шестерёнки с запаянным концом трубки. Отклоняясь, стрелка показывает на шкале манометра величину давления. Промежуток между большими чёрточками шкалы равен одной атмосфере. Цифры против делений позволяют прочесть показания манометра. На современных паровозах для удобства наблюдения паровой манометр делается двусторонним, т. е. снабжается двумя циферблатами, один из которых обращен в сторону машиниста, а другой — в сторону его помощника (см. фиг. 74).

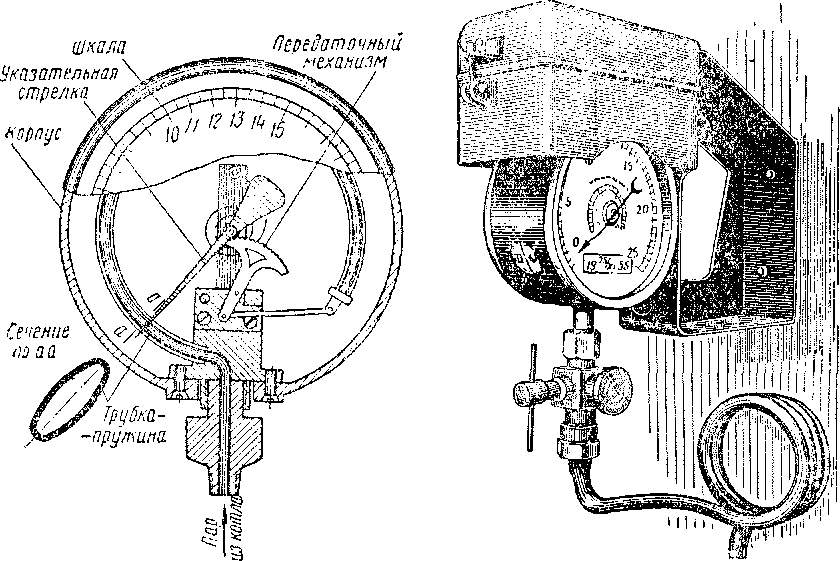

Фиг. 73. Схема устройства Фиг. 74. Общий вид парового парового манометра манометра 4 На шкале манометра наносится красная черта, указывающая предельно допускаемое давление пара в котле. Переступив красную черту — границу наивысшего допускаемого давления, стрелка манометра будет показывать, что работа котла небезопасна. Манометр должен быть запломбирован и иметь отметку о времени проверки. Машинист никогда не должен допускать превышения установленного давления. Но если почему-либо он не заметит, как давление превысит допустимое, автоматически начинают действовать предохранительные клапаны, выпускающие избыток пара из котла.
